膨脹閥外平衡與內平衡的選擇

膨脹閥外平衡與內平衡

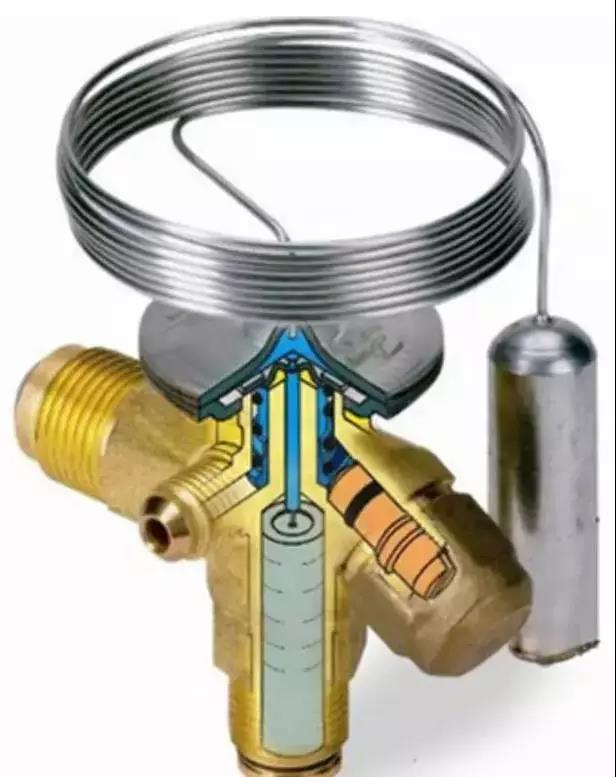

  熱力膨脹閥可分為外平衡熱力膨脹閥和內平衡熱力膨脹閥，那么你知道它們的區別嗎？各又有什么優缺點呢？今天在這里小編為大家做下簡單的分析與描述，希望能對你有用。

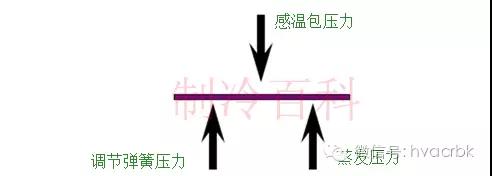

  膨脹閥受三個力的作用來調節其開啟度的大小，Bulb pressure（ 感溫包壓力）Spring press（調節彈簧壓力）Evaporator pressure（蒸發壓力）

  Bulb pressure提供的是開閥力，Spring pressure和Evaportor pressure提供是關閥力。

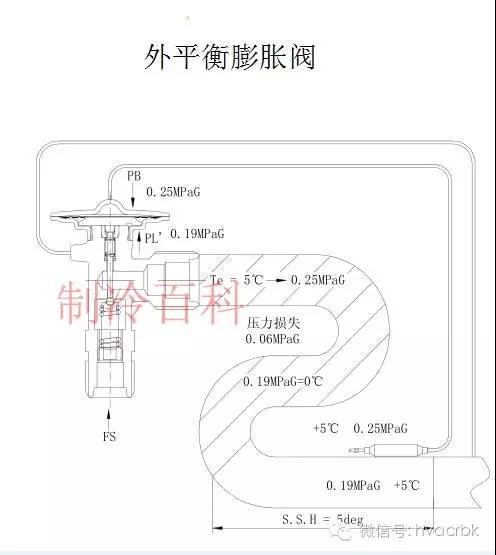

  通過上圖對比，不同點是蒸發壓力采集樣點不同，內平衡采集點為膨脹閥的出口位置，外平衡蒸發壓力采集點為蒸發器出口位置，眾所周知，熱力膨脹閥的作用是控制蒸發器出口的過熱度，也就是說外平衡熱力膨脹閥不論在任何條件下做出的反應都是正確的，下面我們重點說明下內平衡熱力膨脹閥會出現什么問題。

  因?yàn)檎舭l(fā)器存在壓降，這就導致內平衡膨脹閥壓力采集數值較外平衡壓力采集數值大，當然膨脹閥本身只是一個機械部件，這種偏差它自身不會知道，也不會做出糾正，這樣就會導致內平衡膨脹閥做出錯誤的決定。

  舉例說明：兩個相同的制冷系統，膨脹閥1為內平衡，膨脹閥2為外平衡，過熱度設定為8k。系統運行后，膨脹閥開始自動調節，假如蒸發器出口真是過熱度都為8k時，外平衡熱力膨脹閥就會保持在這一狀態運行，由于蒸發器壓降的存在，內平衡閥自己覺得壓力太高，還需要關閉閥，持續到內平衡閥自己覺得為8k時，其實蒸發器出口真實過熱度已經大于8k了，這樣就會導致蒸發器得不到充分的利用。

內平衡熱力膨脹閥

  上述屬理論分析，當然有時候蒸發器的壓降非常小，對膨脹閥的這種影響比較小，可以使用內平衡熱力膨脹閥，畢竟內平衡熱力膨脹閥不需要連接平衡管，在安裝過程中減少一道焊接工藝，少了一些后期故障可能性。價格上也會存在一定優勢。那么什么時候可以使用內平衡熱力膨脹閥，什么時候必須使用外平衡熱力膨脹閥，小編結合工作中的一些經驗，給出一些不成熟的建議，：

• 對與不同型號的蒸發器，一般情況下，板式換熱器和管殼式蒸發器均使用外平衡式膨脹閥。原因：板式換熱器相對而言換熱器的壓降較大，而管殼式蒸發器均用在換熱量較大的制冷機組。

• 對于有分液頭的制冷機組，使用外平衡式熱力膨脹閥，分液頭的壓降較大。

• 什么情況下使用內平衡式熱力膨脹閥：蒸發器壓降較小、小型的、批量的。使用內平衡的好處是：不需要連接為平衡管，減少機組安裝工藝，減少機組使用過程中故障點，價格較便宜。

• 外平衡式熱力膨脹閥比較準確的控制蒸發器的出口過熱度，充分的利用蒸發器的換熱面積，提高機組能效。

• 用內平衡式熱力膨脹閥時蒸發器阻力的允許值

總結：內平衡式熱力膨脹閥所采集的壓力為膨脹閥出口壓力，而外平衡式熱力膨脹閥采集的壓力為蒸發器出口壓力，所以在同等條件下，內平衡較外平衡過熱度大，這樣就減少了蒸發器的利用率，降低了系統的能效。
